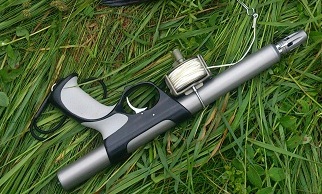

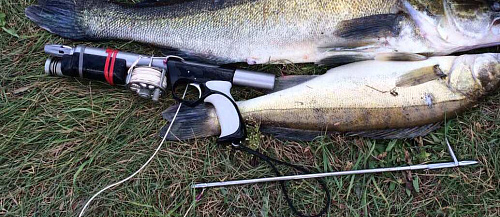

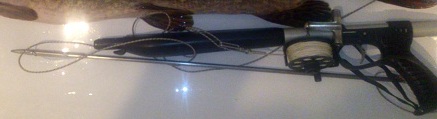

Заднее расположение рукоятки, ресивер 32 мм,
нерж. ствол Ф11 мм (внутр.), зацеп за поршень,
привязка линя за бегунок, боковой ЛС.
Возможность применения гарпунов 7; 7,5 мм.
Твердый анод.
В базовой комплектации "мокрый" ствол; опционально - пневмовакуумный надульник.
Это опытный образец. В дальнейшем возможны изменения (в дизайне, в уменьшении диаметра ствола до 10 мм, в конструкции ЗСМ, клапана закачки и т. д.)
Надульник сборный - как и во многих моделях пневмоимпорта.
Корпус конусной формы, имеет шесть дренажных отверстий для сброса воды.
Гайка надульника (носик) рассчитана под посадку бегунка внешним Ф10 мм.
В гайке есть поперечное отверстие - для удобства ее откручивания. Всякие лыски под ключ быстро сминаются на гранях, теряя вид... Отверстие лучше - можно хоть дома, хоть в полевых условиях открутить любым подходящим гвоздем - не повредив анод.
Открутив гайку - получаем доступ к демпферу поршня. Демпфер довольно "мощный" - сочетает в себе как гидро-, так и механическое демпфирование.
Поршень составной - хвостовик стальной, а передняя часть из пластика. Уплотнение поршня по металлу. Диаметр хвостовика невелик, но чтобы он не испытывал при зацеплении с шепталом поперечных (изгибающих) нагрузок - в заряженном состоянии стальной хвостик поршня центруется в особой детали.
Передняя заглушка из пластика; имеет мушку и рог намотки.
На дульной части ствола нарезана резьба М13х0,75. Чуть дальше от резьбы выполнена проточка глубиной 0,1 мм. На этой проточке сидит упорная втулка - она сделана разрезной, благодаря чему пружинит. По стволу с усилием надеваем - и она защелкивается в этой проточке.
Втулка служит упором для о-ринга, который изнутри уплотняет переднюю заглушку со стволом (при сборке резиновое колечко не сползает по стволу).
Подобное решение применяется на имп. пневматах.
С задней заглушкой ствол соединяется поперечным штифтом. Сначала в ствол вставляется специальная деталь в форме стаканчика. Эта деталь центрует поршень в заряженном положении. На дне стакана есть отверстие, в которое входит хвостик поршня.
На упорном буртике имеются две симметричные лыски - для удобства цеплять ногтями стакан при разборке (если он сам не вываливается, например).
Вставляем его в ствол - так, чтобы штифтовые отверстия совпали, - и все это потом вставляем в заднюю заглушку. Загоняем в поперечное отверстие штифт.
Поршень удерживается "перевернутым" шепталом. В моем ружье в разгоне гарпуна не участвует 97 мм от длины ружья по оси ресивера.
Шептало располагается в приливе задней заглушки.
В этом приливе выфрезеровано посадочное гнездо (показано стрелкой). При сборке ружья в это гнездо попадает "шляпка" гермоввода - то есть часть гермоввода, которая внутри ресивера (на одном из фото ниже показан гермоввод внутри ресивера). Таким образом у нас при сборке ружья обеспечено точное и однообразное положение задней заглушки. Проворот ее невозможен, и шептало будет всегда строго над штоком-толкателем гермоввода.
