Клапан на трубку

Клапан на трубку, или бульбулятор как его называют, под определенные охоты - вещь просто НЕЗАМЕНИМАЯ. Ну или охота будет точно не на 100% эффективности. Но, что я заметил з агоды. Нормальных бульбиков у народа, продуманных - ну примерно 1 из ста. Клапана Виноградова - не годятся вообще, под охоты где чаще и нужен бульбик. Забиваются травой, ряской, да чем угодно, и просто не работают. Но нужно быть честным - они и созданы для зимы, чтобы тем кто неглубоко зимой - по зубам холодная вода не била. И всё. По крышам-плавням - он не годится, если охотиться часто и серьезно к ним относиться.
То бишь, нужно делать обычный колокол воздушный. Типа бульбика (баночки от всякой хрени типа шампуней, женский красок для волос и тд), но я давно уже, точно больше 5-7 лет назад сделал "гусак" в обратку, на трубку. И хоть у меня был просто шикарный бульбик (он и по сей день есть), который не мешал дыханию (очень важный параметр, который почти у всех "никакой" - душат людей их бульбики...), но парусил (есть такое, неизбежное зло, но и работаешь ты с ним не на двадцатку ходишь, если и по струе - то под берегом просто) - но трубка выполненная "на перегиб" назад - показала, что все бульбики - просто ничто, по сравнению с этой технологией. Как обыычно бывает - решил доработать, разобрал, что-то там сломал...и так все годы рассказываю как надо, а сам со старым бульбикком. Хорошо вот нашелся кореш, который слушает как надо, и с руками и временем, сделал своими руками то, что нужно. ))) сам он тестил, сказал "ок", сделал и мне один в подарок, вот потестирую, скажу/дам фото - оно или нет.
А чаще все слова о том что бульбик говно - просто от того что их мастера говно ))))) самая частая проблема - они маленькие, мало отверстий или неграмотно сделаны (высоко), или сам диаметр бульба мал, и душит человека, или трубка слишком близко к дну бульба подходит, поддушивая его. Хороший бульбик почти не дает разницы по сопротивлению дыхания с ним и без него. Если вы взяли трубку с бульбом, резко в неё подышали с ним и без, и есть разница заметная - это не годная хрень, или на мусор или на доработку. И да, моой буульбик не заливает метров до пяти. Хотя мне столько и не нужно как бы...вот как-то так

В моем случае бульбук это пластиковая трубка гнутая и паянная в виде петли,надеюсь фото потом вставлю.

Цитата
Валерий Симоненко написал: Выбираю функцию ответить,там же есть вставить изображение с компа,у меня в данном случае телефон.....выбираю фото с галереи,она начинает грузится,видно как идёт отсчёт,а потом красный треугольник,восклицательный знак и что то типа при сохранении возникла неполадка

Напиши в ветке с замечаниями о работе форума.  У меня всё грузится четко, ну и я не могу понять в чем проблема, я в этом не спец ) а пока можешь просто загрузить на радикал.ру, к примеру, и дать ссылку

Цитата

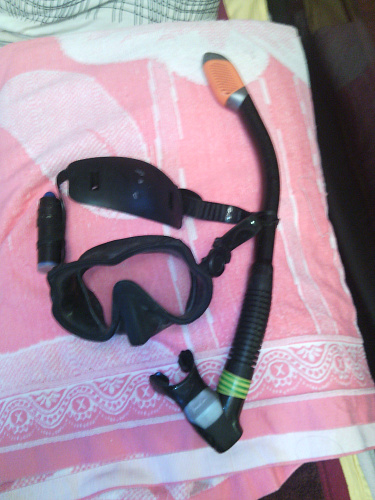

Валерий Симоненко написал: http://s1.radikale.ru/uploads/2017/8/2/340fb6a5a7511cc9700c48756df578d6-full.jpg

Блин! Ты почти скопировал то, что я когда-то сделал!!! ))) Отвечаю! Только я из шприцов делал ))) один минус как бы - ты уменьши сечение трубки. Учитывая перегибы (а на них сопротивление сразу увеличивается) - то трубка вышла подзажатой. Вот бы сделать так, чтобы по наружке она одевалась, это был бы ЖЫР вообще,. И да! Ещё. То, как она сейчас расположена - неправильно. Её нужно развернуть так, чтобы она шла по ходу, развернутой. А та ку неё сопротивление в 2 раза выше почти. Но форму сделал - топ, как надо, и верхушку тоже!

Цитата
ВиталикМ написал: Цитата Вот бы сделать так, чтобы по наружке она одевалась, это был бы ЖЫР вообще,. И да! Ещё. То, как она сейчас расположена - неправильно. Её нужно развернуть так, чтобы она шла по ходу, развернутой. А та ку неё сопротивление в 2 раза выше почти. Но форму сделал - топ, как надо, и верхушку тоже!

Как вариант нужен образец, идеально сразу 3D модель, и смогу ее напечатать. Можно вообще и несколько вариантов для нахождения оптимального ))

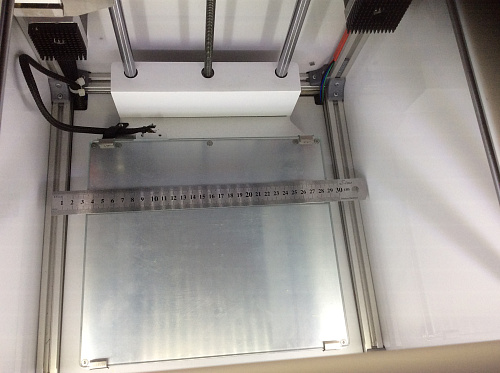

Да в том то и прелесть что при 3D печати я могу размеры разных узлов изменять, у меня сейчас стоят 2 3d принтера для печати единственное есть трудности с моделирование (( то есть создавать сами модели (программы компас, 3d max, autodesk, и тд.) не умею и мне не начем комп слабый (( максимум пока изменять размеры и резать могу. Ну и конечно закинуть на печать.

Вообщем мне в идеале нужна модель в формате stl которую я смогу распечатать.

P.S ну или хотябы накидать пару вариантов чертижей на бумаге с указание размеров, и можно заказать на сайте фрилансеров 3d модель под печать. Модель несложная для профи думаю стоить будет не много.



Цитата
Валерий Симоненко написал: Хорошая идея,но....я в компе очень слабый пользователь....а так бы сделать,был бы товар для реализации

Ну надеюсь народ подключится, и ченить придумаем ))

Чертежник нужен нарисовать модель, напечатать могу хоть через 5 минут, да и что б вещь была действительно правильной ее стоит продумать основательно ))

Итак предлагаю перейти к конкретики ))

Думаю внутренний диаметр 24мм (замер по своей трубке), внешний 30мм. Какой высоты делать ?

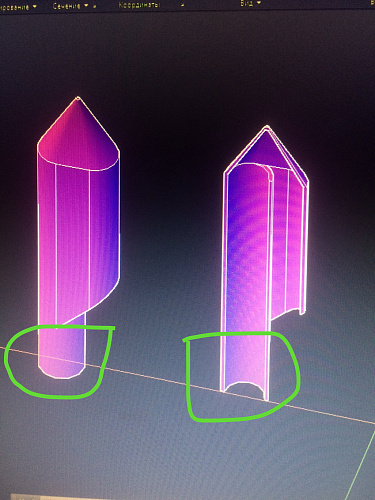

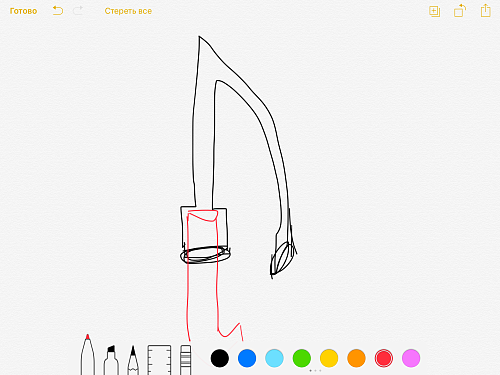

Так же может сделать как на втором ресунке как стопор, или не парится и не уменьшать внутренний диаметр, изолента рулит для крепежа.





Цитата
Артем Михасько написал: А если вот так?))

О, 2d чертежик, а вытянуть ее в 3d модель можно )) ?

Я б сразу и напечатал для пробы посмотреть в живую так сказать.

Цитата
Артем Михасько написал: ну в принципе мог бы попробовать и в 3д вытянуть, только тут она нарисована так, он фонаря. Сюда бы точные размеры трубки, чтоб уже если печатать, то уже печатать и пробовать

По диаметру я вытянуть смогу и в cure с которой печатаю, там можно высоту-ширину-длину менять. Выше я замерял свою трубку и на запасной 23.5мм +- усадка по пластику внешний диаметр трубки.

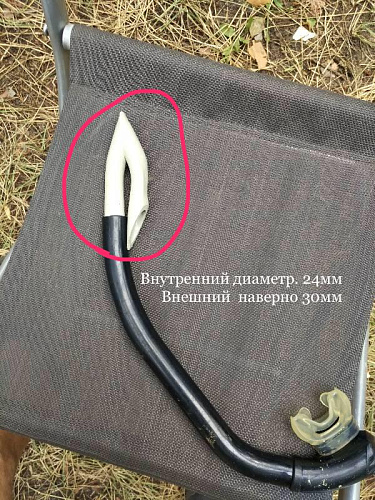

По этому и писал что в бульбике внутренний должен быть 24мм и внешний 30мм

P.S Жарко наулице, народ сонный может вечерком кто еще подключится в концепт приблуды. Да, кстате для мотивации разработки доведенный до ума образец сможет получить каждый принявший активное участие безвозмездно ))

Вверх может куполообразный сделать а не остроугольный, площадь немного больше будет. Даже в буржуйских трубках верхнии клапана идут куполообразные

Верх должен быть острым,и отверстие через которое дышим по срезу трубки,как на том фото ,что я выложил.А у меня трубка внутренний диаметр 19мм(так для инфо).Это что выходит,что все трубки разные?

Цитата
Артем Михасько написал: А если вот так?))

Идея отличная, и она ещё больше похожа на ту, что я себе сделал тогда, давно!  Купол должен быть именно заостренным! Проверено. Я порой на бульбики спецом подматываю конус. Гораздо удобнее, проверено.

Ну теперь как то так)))




Стану первый в очередь на испытания, как раз новая трубка появилась.

Спасибо вопрос -какая длинна(высота)клапана,т.е.сколько мм заходит в трубку и сколько мм сверху

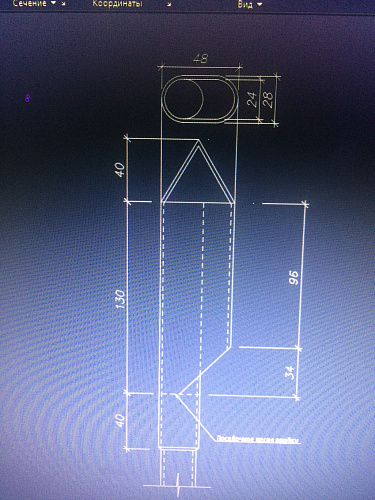

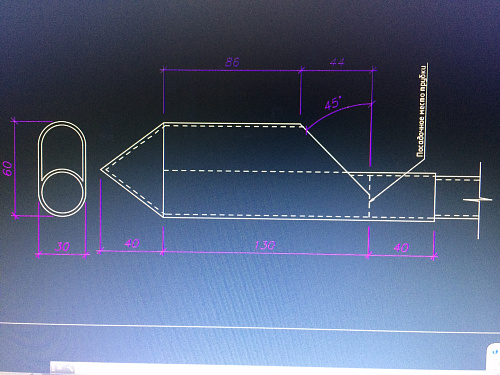

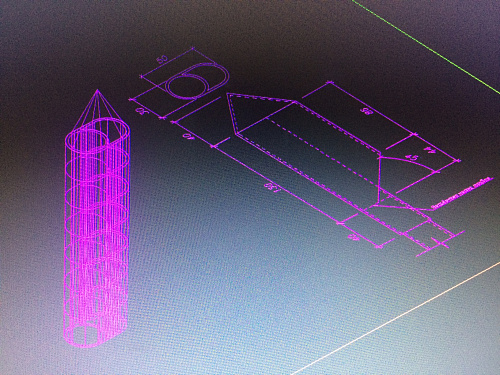

Ну вот по таким размерам модель. Отправил на почту. К стати я отправил автокад, не нашел указаній формат в автокаде(((




Та вроде по размерам норм, нижние 40 мм, а то и 50 можно не учитывать, они же налезут на трубку. 20 купол может "душитть", тело 50 кажеться мало будет. Ну в принципе все можно переделать

96мм очень много, там 30 за глаза и ширину вместо 48мм-35, о то по площади выходное отверстие в два раза больше трубки

На выходных сфотографирую свой бульбик, он маленький дыхание не затрудняет, и вода не попадает. Пробник тоже готов оплатить

Мой бульбук он примерно 20_25 мм одевался в трубку,плотненько так,и примерно мм 100было над водой.На мой взгляд вот здесь начинается очень тонкая грань-можно сделать выше в надежде увеличить глубину погружения метров до пяти,но.....можно и затруднить дыхание.....нужно экспериментировать.....Но я бы 100 мм базовых,без посадочного расстояния взял бы за основу..... Как показала практика минимум 3метра погружения клапан должен держать,лещ-сука быстрый....

Погоди
..ты меня запутал..сегодня день пива и полиции.....размеры ,что указаны это максимум или можно уменьшать?

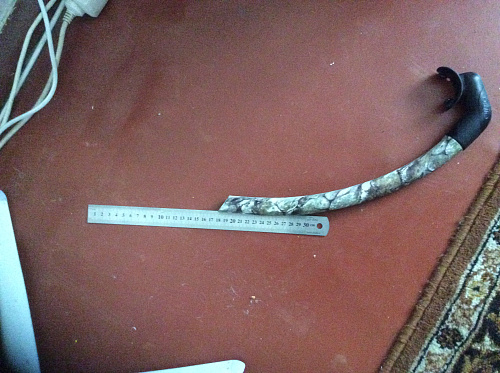

Обратите внимание на то фото,что я выкладывал...там видно что клапан заходит внутрь трубки,а это 19-20ми,а наружным своим краем почти касается наружного диаметра трубки....я к тому ,чтоб не сделать клапан слишком широким

Цитата

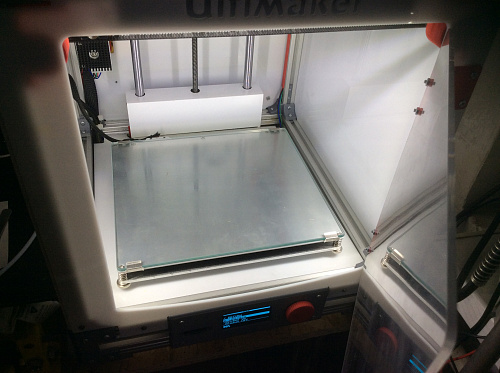

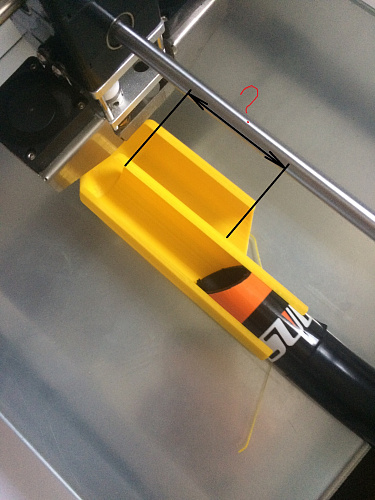

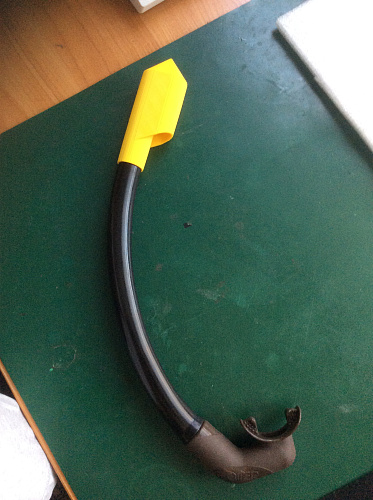

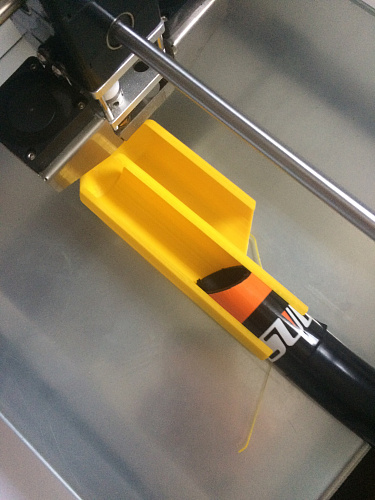

antonkopa написал: Итак сделали тестовую печать модели по размерам Валерий Симоненко - хвост 25мм, тело и голова 100мм   ОБЩАЯ ДЛИННА - 125мм.  (просто они быстрее всего печатаются) по толщине модели уже обговорили что стоит увиличить толщину до 3мм. А по размерам стоит обговорить и прийти к общему знаменателю. Открываю для себя настройки ютуба и наложения музычки ))  https://youtu.be/3Vsatw4IvXQ

Интересная  и нужная приблуда, готов купить или  взять на тест.

Так сказать высказываемся до понедельника, с понедельника будет возможность на работе довести до ума модель и опять в печать)))

В напечатаной версии параметры такие хвост 25мм, тело 75мм, голова 25мм

Запорная часть получилась - 55мм

Цитата
Pithon 65 написал: Цитата Артем Михасько  написал: Так сказать высказываемся до понедельника, с понедельника будет возможность на работе довести до ума модель и опять в печать))) Какая длина запорной части? На вскидку( судя по фото) я бы миллиметров 20-ть добавил.

Так да, лучше поднять её даже, но чтобы заборную часть сделать потом ниже. Кстати, с бульбиком можно забор воздуха делать ниже стандартного, это я заметил. Пусть не намного, но можно.

Цитата
antonkopa написал: В напечатаной версии параметры такие хвост 25мм, тело 75мм, голова 25мм Запорная часть получилась - 55мм

Для уменьшения общей парусности клапана такой вариант воздуховодов, как "труба в трубе", я так понимаю, не рассматривался?
